数控铣床的组成结构
时间: 2020-07-22 08:56 浏览次数:

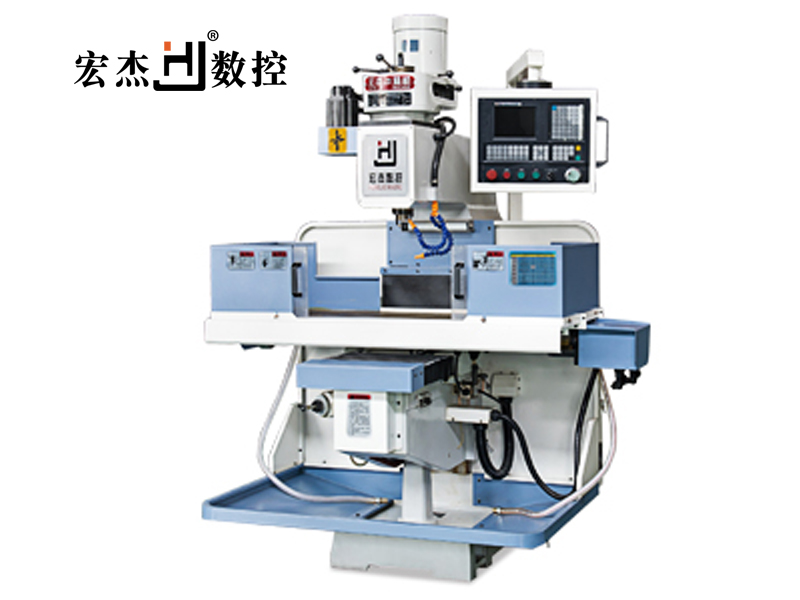

数控铣床的组成结构分为六大部分,即床身、铣头、工作台、横向进给部分、升降台以及切削油冷却循环系统。

一、床身

床身内部加强肋布置合理,具有良好的刚性,底座上设有四个调节螺栓,便于机床调整水平,切削油池设在床身内部。

二、铣头部分

铣头部分由有级(或无级)变速箱和铣头两个部件组成。铣头主轴支承在高精度轴承上。保证主轴具有高回转精度和良好的刚性;主轴装有快速换刀螺母,前端锥采用1$0505锥度;主轴采用机械无级变速,其调节范围宽,传动平稳,操作方便。刹车机构能使主轴迅速制动,可节省辅助时间,刹车时通过制动手柄撑开止动环使主轴立即制动。启动主电动机时,应注意松开主轴制动手柄。铣头部件还装有伺服电机、内齿带轮、滚珠丝杠副及主轴套筒,它们形成垂直方向(z方向)进给传动链,使主轴作垂向直线运动。

三、工作台

工作台与床鞍支承在升降台较宽的水平导轨上,工作台的纵向进给是由安装在工作台右端的伺服电动机驱动的,通过内齿带轮带动精密滚珠丝杠副,从而使工作台获得纵向进给。工作台左端装有手轮和刻度盘,以便手动操作进给。提高了导轨的耐磨性、运动的平稳性和精度的保持性,消除了低速爬行现象。床鞍的纵横向导轨面均采用了TuRcllE B贴塑面,从而提高了导轨的耐磨性、运动的平稳性和精度的保持性,消除了低速爬行现象。

四、横向进给部分

在升降台前方装有交流伺服电动机,驱动床鞍作横向进给运动,其工作原理与工作台纵向进给相同。另外,在横向滚珠丝杠前端还装有进给手轮,可实现手动进给。

五、升降台

在其左侧装有锁紧手柄,它的前端装有长手柄可带动锥齿轮及升降台丝杠旋转,从而获得升降台的升降运动。

六、切削油冷却系统

冷却部分由切削油泵、出油管、回油管、开关及喷嘴等组成。切削油泵安装在机床底座的内腔里,将切削油从底座内储油池泵至出油管,再经喷嘴喷出,对切削区进行冷却。润滑部分采用机动润滑方式,用润滑泵通过分油器对主轴套筒、导轨及滚珠丝杠进行润滑,以提高机床的使用寿命。

以上就是数控铣床组成结构的相关知识,希望对大家有所帮助,如有其他问题敬请咨询东莞宏杰数控科技有限公司
