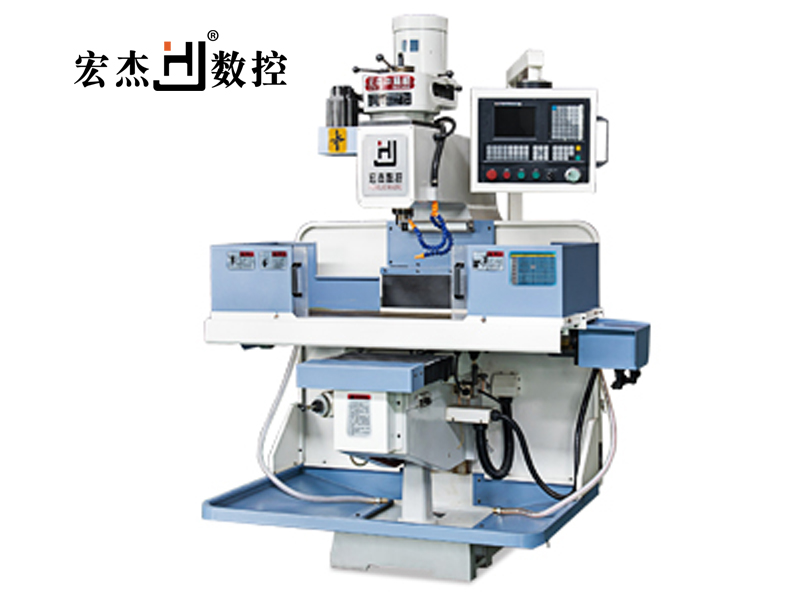

数控铣床如何对刀
时间: 2020-06-22 09:18 浏览次数:

数控铣床对刀的目的

对刀的目的是通过刀具或对刀工具确定工件坐标系与机床坐标系之间的空间位置关系,并将对刀数据输入到相应的存储位置。它是数控加工中最重要的操作内容,其准确性将直接影响零件的加工精度。对刀操作分为XY对刀Z对刀

数控铣床对刀有以下几点步骤

1、对刀方法根据现有条件和加工精度要求选择对刀方法,可采用试切法、寻边器对刀、机内对刀仪对刀、自动对刀等。其中试切法对刀精度较低,加工中常用寻边器和Z向设定器对刀,效率高,能保证对刀精度。

2、对刀工具

1)寻边器寻边器主要用于确定工件坐标系原点在机床坐标系中的XY值,也可以测量工件的简单尺寸。寻边器有偏心式和光电式等类型,其中以光电式较为常用。光电式寻边器的测头一般为10mm的钢球,用弹簧拉紧在光电式寻边器的测杆上,碰到工件时可以退让,并将电路导通,发出光讯号,通过光电式寻边器的指示和机床坐标位置即可得到被测表面的坐标位置,具体使用方法见下述对刀实例。

2Z轴设定器Z轴设定器主要用于确定工件坐标系原点在机床坐标系的Z轴坐标,或者说是确定刀具在机床坐标系中的高度。Z轴设定器有光电式和指针式等类型,通过光电指示或指针判断刀具与对刀器是否接触,对刀精度一般可达0.005mmZ轴设定器带有磁性表座,可以牢固地附着在工件或夹具上,其高度一般为50mm100mm

3、对刀实例(1XY对刀

①将工件通过夹具装在机床工作台上,装夹时,工件的四个侧面都应留出寻边器的测量位置。

②快速移动工作台和主轴,让寻边器测头靠近工件的左侧;

③改用微调操作,让测头慢慢接触到工件左侧,直到寻边器发光,记下此时机床坐标系中的X坐标值

④抬起寻边器至工件上表面之上,快速移动工作台和主轴,让测头靠近工件右侧;

⑤改用微调操作,让测头慢慢接触到工件左侧,直到寻边器发光,记下此时机械坐标系中的X坐标值

⑥若测头直径为10mm,则工件长度为-200.300--310.300-10=100,据此可得工件坐标系原点W在机床坐标系中的X坐标值为-310.300+100/2+5=-255.300

⑦同理可测得工件坐标系原点W在机械坐标系中的Y坐标值。
