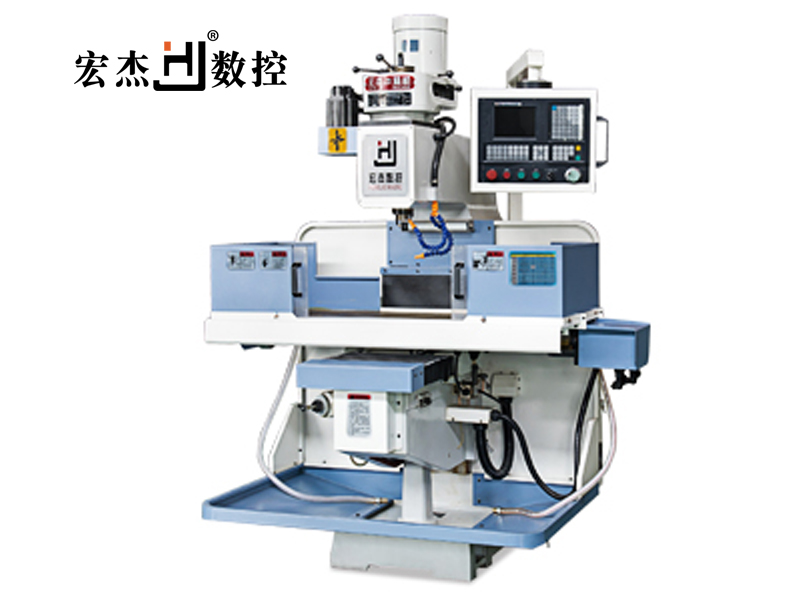

数控铣床的加工范围及装备
时间: 2020-06-09 08:21 浏览次数:

数控铣床加工是把刀具与工件的运动坐标分割成最小的单位量,即最小位移量。由数控系统根据工件程序的要求,使各坐标移动若干个最小位移量,从而实现刀具与工件的相对运动,以完成零件的加工。

数控铣床可加工:平面加工、曲面加工。

1平面加工:数控铣床铣削平面可以分为对工件的水平面(XY)加工,对工件的正平面(XZ)加工和对工件的侧平面(YZ)加工。只要使用两轴半控制的数控铣床就能完成这样平面的铣削加工。

2曲面加工:如果铣削复杂的曲面则需要使用三轴甚至更多轴联动的数控铣床

数控铣床的装备:(1)夹具:数控铣床的通用夹具主要有平口钳、磁性吸盘和压板装置。对于加工中、大批量或形状复杂的工件则要设计组合夹具,如果使用气动和液压夹具,通过程序控制夹具,实现对工件的自动装卸,则能进一步提高工作效率和降低劳动强度。(2)刀具:数控铣床上所采用的刀具要根据被加工零件的材料、几何形状、表面质量要求、热处理状态、切削性能及加工余量等,选择刚性好、耐用度高的刀具。

数控铣床铣刀结构有:平装结构、立装结构

平装结构(刀片径向排列)平装结构铣刀的刀体结构工艺性好,容易加工,并可采用无孔刀片。由于需要夹紧元件,刀片的一部分被覆盖,容屑空间较小,且在切削力方向上的硬质合金截面较小,故平装结构的铣刀一般用于轻型和重量型的铣削加工。

立装结构(刀片切向排列)立装结构铣刀的刀片只用一个螺钉固定在刀槽上,结构简单,转位方便。虽然刀具零件较少,但刀体的加工难度较大,一般需用五坐标加工中心进行加工。由于刀片采用切削力夹紧,夹紧力随切削力的增大而增大,因此可省去夹紧元件,增大了容屑空间。由于刀片切向安装,在切削力方向的硬质合金截面较大,因而可进行大切深、大走刀量切削,这种铣刀适用于重型和重量型的铣削加工。

想要了解更多的数控铣床,欢迎咨询东莞宏杰数控科技有限公司,我们专业的技术团队为您解答疑惑,期待与您合作,共同发展,共创未来。
