加工中心由哪些结构组成的?
时间: 2021-03-10 15:26 浏览次数:

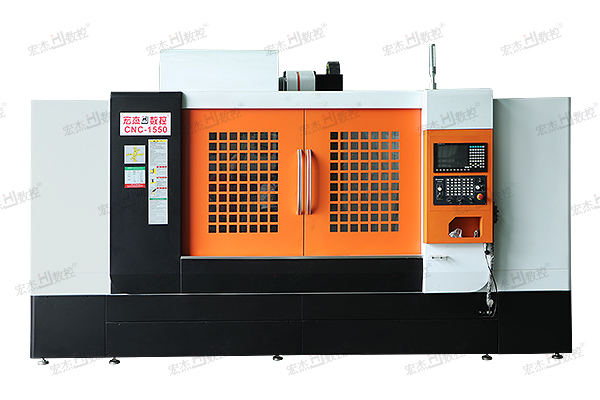

CNC 加工中心 主要由 四 大 部分组成:数控装置 、 伺服系统 、 机床本体 、 刀库 。 它将数控铣床、数控镗床、数控钻床的功能组合在一起,功能强大 。 1、 基础部件 : 基础部件指床身铸件。由床身、立和工作台等组成 ; 是 CNC加工中心的基础部件, 大部分是 铸铁件 较多,因为 加工中心 运作 时 ,要 承受 的 静载 和 切削动载。 因此它的 床身铸件刚度要求 较 高,也是 CNC加



CNC加工中心主要由部分组成:数控装置伺服系统机床本体刀库它将数控铣床、数控镗床、数控钻床的功能组合在一起,功能强大

1、基础部件基础部件指床身铸件。由床身、立和工作台等组成;CNC加工中心的基础部件,大部分是铸铁件较多,因为加工中心运作,要承受静载切削动载。因此它的床身铸件刚度要求高,也是CNC加工中心最重要的部件。

2、主轴部件:它由主轴电动机、主轴箱、主轴和主轴支撑等零部件组成;

3、控制系统:CNC加工中心的数控系统是由CNC装置、可编程序控制器、伺服驱动装置以及电动机等部分组成;


4、伺服系统:伺服系统的作用是把来自数控装置的信号转换成机床移动部件的运动,其性能好坏是决定机床的加工精度、表面质量和生产效率的主要因素之一;

5、自动换刀装置:它由刀库、机械手和驱动机构等部件组成;

6、自动托盘更换系统:有些CNC加工中心为进一步缩短非切削时间,配有两个自动交换工件托盘,一个安装在工作台上进行加工,另一个则位于工作台外进行工件装卸,这样可减少辅助时间,提高加工效率;

7、辅助系统:包括润滑装置、冷却装置、排屑装置、防护装置、液压和随机检测系统等部分。对加工中心的工作效率、工作精度和可靠性起到决定性保障作用。
